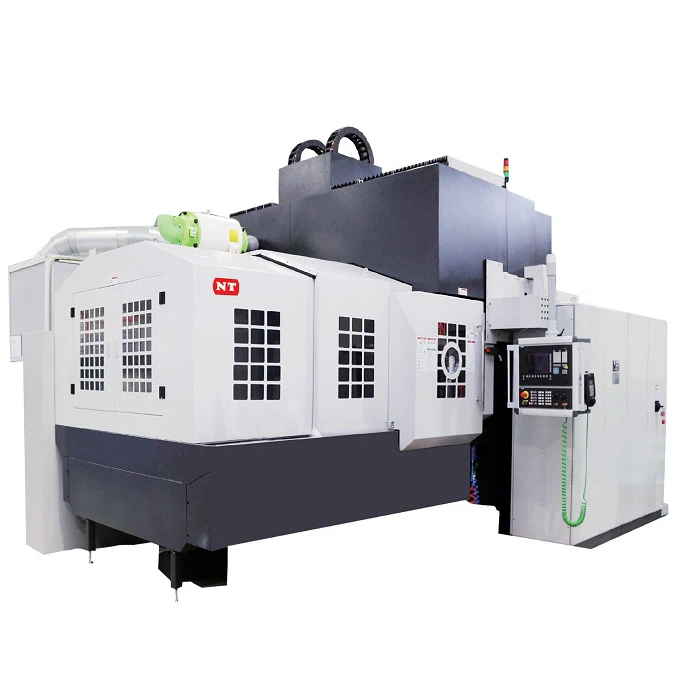

Nth High Precision Gantry CNC Machining Center

NTH-serien med høy presisjonsganteriemaskineringssenter fokuserer på produksjon med høy presisjonsdeler . Den vedtar en rekke unike design for å opprettholde ultrahøy presisjonsstabilitet under langvarig kontinuerlig skjæring, med en gjentagbarhet på opptil 0 {{6} 00 002mm, i linje med vdi-tstandard.
Utstyrt med Siemens 840D -kontrollsystem, termisk kontrollspindel, laserverktøyinnstilling instrument, spindel sonde, fullt lukket hus, oljetåke samling, verktøydata chip -leser og tilpasset verktøystyring HMI -skjerm, er det en utmerket løsning for luftfartsmotorring og kjegledeler .

Søknadseksempler

Flymotorskive -ringdeler .

Spesifikasjon

Punkt	Unit	NTH1250	NTH1680
X/y/z -akse	mm	12001200500	16001500800
Tabellstørrelse	mm	1300x1250	1700x1300
Bordbelastningskapasitet	kg	1500	3000
Spindel
Spindeltype		HSK A63	HSK A63
Spindel maks hastighet	Rpm	10000	10000
Spindel Max Speed (valgfritt)	Rpm	20000	20000
Spindelkraft	Kw	22/26	22/26
Feedrate
X/Y/Z Axis Rapid	m/min	30	30
Verktøy Magasin
Kapasitet		24/30/40	24/30/40
Maks verktøydiameter	mm	80/150	80/150
Maks verktøylengde	mm	300	300
Maks verktøyvekt	kg	8	8
Nøyaktighet (VDI 3441)
X/Y/Z -plassering	mm	0.004	0.004
X/Y/Z repeterbarhet	mm	0.002	0.002

product-265-177 product-250-167 product-250-247

Høypresisjon Gantry Machining Center er et slags storskala mekanisk utstyr med høy effektivitet og høy presisjon . Det brukes hovedsakelig til fresing, boring, kjedelig og andre prosesseringsprosedyrer for store arbeidstykker,. 4-maskinen er å produsere}}}. Maskiner og andre bransjer .

Maskinering av høy presisjon: Den vedtar avanserte CNC-system- og overføringskomponenter, for eksempel lineær motor, kuleskrue, etc ., for å oppnå høypresisjon og høyeffektiv maskinering, og oppfylle kravene til moderne produksjonsindustri for maskinering av presisjon .

Fleraksi-koblingsbearbeiding: Høypresisjon Gantry Machining Center har vanligvis flere akser, for eksempel fem-akser eller flere koblingsmaskineringsfunksjoner, som kan behandle komplekse frittformede overflater, dype hull, etc ., for å forbedre maskineringseffektiviteten og fleksibiliteten {{5., for å forbedre maskineringseffektiviteten og fleksibiliteten {{5., for å forbedre maskineringseffektiviteten og fleksibilitet

Rike funksjoner: Det har ikke bare grunnleggende maskineringsfunksjoner som fresing, boring, kjedelig osv

Høy grad av automatisering: Høyt presisjon Ganteriemaskineringssenter er vanligvis utstyrt med automatisk lasting og lossingssystem og automatiseringsutstyr som mekanisk arm, noe som kan redusere arbeidskostnader og feil og forbedre produksjonseffektiviteten .}}}}}}}}}}}

Godt kjølesystem: Bruken av avansert kjølesystem kan effektivt redusere skjæringstemperatur, redusere termisk deformasjon og ytterligere forbedre prosesseringsnøyaktigheten .

NT Høypresisjon Gantry Machining Center bruker høy styrke støpejernsmateriale, og stivheten forbedres ved rimelig ribbeplatearrangement; Kolonnen vedtar design av boks-type struktur, og de interne forsterkningsribbene er satt til å øke stivheten . høypresisjon Gantry Machining Center spiller en stadig viktigere rolle i moderne produksjonsindustri . med den kontinuerlige utviklingen og utviklingen av teknologi, den vil bli brukt og promotert på mer industri {{{{{{{}}}}}}}}}}}}}}
